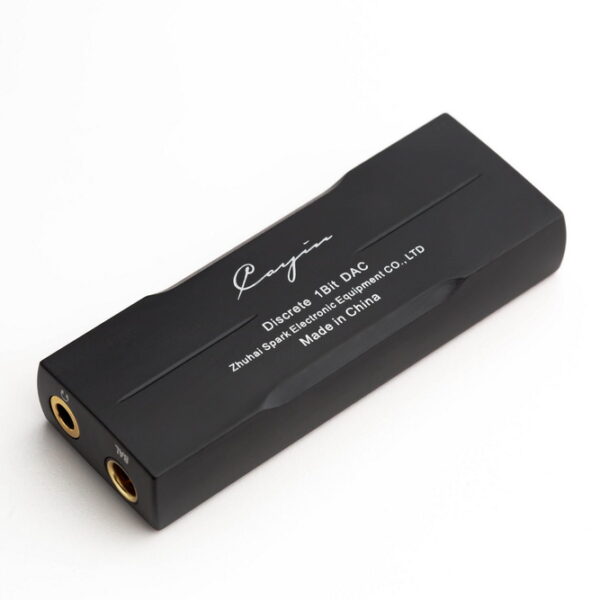

Cayin RU7

Cayin RU7
คือ Dongle DAC เกณฑ์มาตรฐานใหม่สำหรับการพกพาแบบพิเศษ ที่ใช้ 1 Bit DAC แบบแยกส่วนเป็นเครือข่าย
ตัวต้านทาน Fully Balanced ที่ประกอบด้วยตัวต้านทานแบบฟิล์มบางที่มีความแม่นยำสูงจำนวน 128 ชิ้น (4 x32)
แปลงสัญญาณดิจิตอลเป็นสัญญาณอนาล็อกผ่านสถาปัตยกรรม 4-ch DAC ที่แตกต่างอย่างสิ้นเชิง จุดเด่นคือ

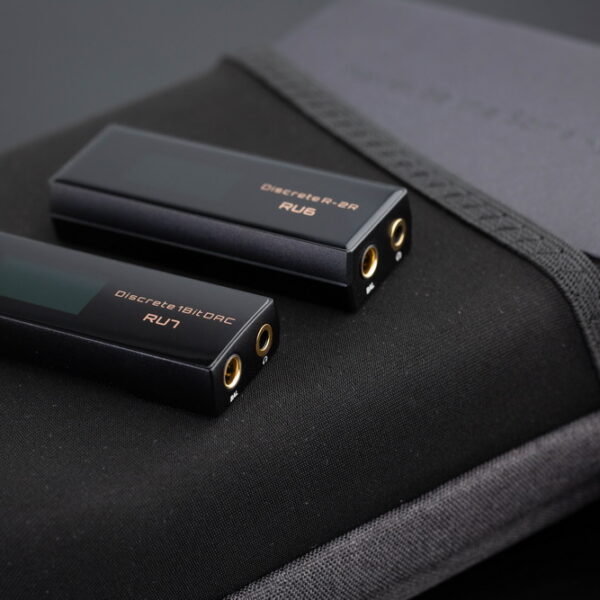

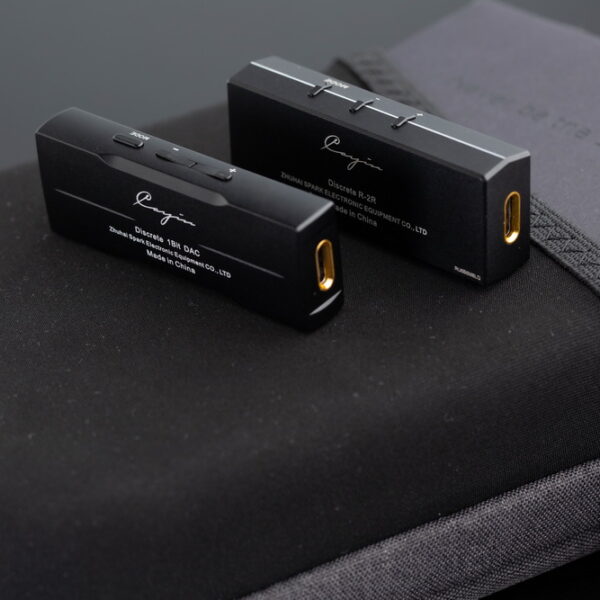

มีความคล้ายคลึงกับ DAC แบบแยกของเครื่องเล่นพกพา N7 DAP ที่ใช้ 1 Bit DAC เช่นเดียวกัน ส่วน RU6
รุ่นก่อนหน้าจะเป็นแบบ R-2R แบบเดียวกับ N6ii ให้คุณมั่นใจได้ในสัญญาณรบกวน เพราะใช้ PCB คู่
เพื่อลดสัญญาณรบกวน โดยติดตั้งวงจรดิจิตอลและอนาล็อกในบอร์ดแยกจากกัน อีกทั้งมาพร้อม
ความสามารถด้านเสียงดิจิตอลที่โดดเด่นด้วยการที่ผู้ใช้เลือก All-to-DSD ได้ มันคือ Audio Bridge
ที่รองรับรูปแบบเสียงที่แตกต่างกันและผ่านการปรับปรุงสัญญาณที่มีความแม่นยำสูง ซึ่ง RU7 รองรับ
PCM สูงสุด 384kHz และ Native DSD จาก DSD64 ถึง DSD256 และเข้ากันได้ดีกับอุปกรณ์ที่หลากหลาย
ช่วยให้คุณสามารถเชื่อมต่อ RU7 กับเครื่องขยายเสียงแบบพกพา/เดสก์ท็อป หรือระบบเครื่องเสียงภายในบ้าน
ได้อย่างง่ายดายด้วยคุณภาพเสียงที่ดีขึ้น นำคุณไปสู่การอัพเกรดครั้งใหม่ที่ไม่อาจต้านทานได้
สำหรับ RU7 รุ่นนี้จะมีเคสหนังแถมมาให้ลูกค้าในชุดด้วยครับ

ข้อมูลสินค้าเบื้องต้น
Dongle DAC 1 บิตแบบแยกส่วน
เกณฑ์มาตรฐานใหม่สำหรับการพกพาแบบพิเศษ
ใช้แอมพลิฟายเออร์คู่แบบขนาน
ใช้ PCB 6เยอร์ สองชั้นแยกกันเพื่อลดสัญญาณรบกวน
ฟังก์ชัน line out ที่ใช้ร่วมกันทั้ง 3.5mm/4.4mm
การควบคุมระดับผ่านตัวต้านทาน 3 ส่วนและรีเลย์สวิตชิ่ง
รองรับ All-to-DSD 64/128/256
รองรับ PCM สูงสุด 384kHz, DSD256
ใช้พลังงานต่ำเข้ากันได้กับแพลตฟอร์มทั่วไป

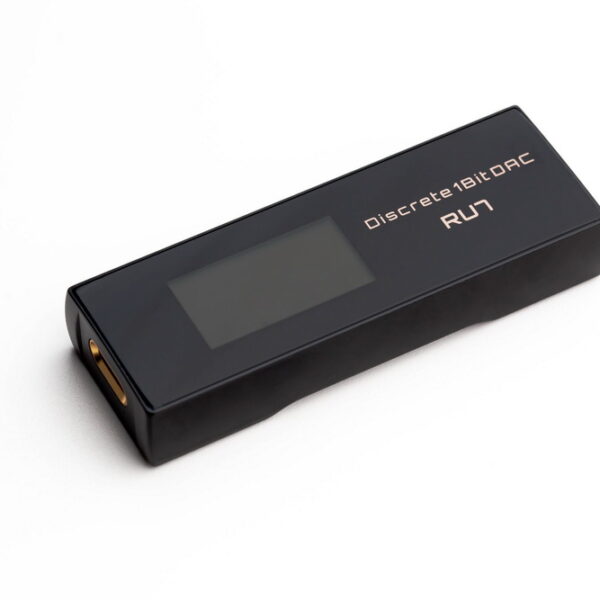

หน้าจอ OLED 128×64 พิกเซลแสดงข้อมูลการเล่น
ขนาดเล็กพกพาง่ายผ่านกระบวนการ CNC
ขนาดของตัวสินค้าเพียง 66 x 24 x 12 mm
น้ำหนัก 25 กรัม เล็กพอที่จะใส่ลงไปในกระเป๋าของคุณ
มาพร้อมเคสหนังในตัว

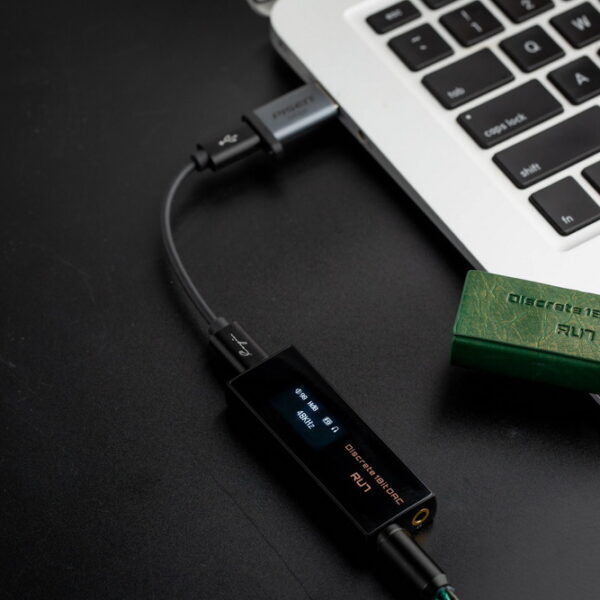

รองรับการใช้งานเป็น USB DAC สำหรับคอม

เครือข่ายตัวต้านทาน Fully Balanced อย่างเต็มที่
ใช้ DAC 1 บิตแบบแยกส่วนสำหรับรูปแบบไฟล์ DSD

วงจร DAC 1 บิตขนาดไมโครที่ออกแบบอย่างเจาะจงจากส่วนประกอบแยก
แปลงสัญญาณดิจิตอลเป็นสัญญาณอนาล็อกผ่านสถาปัตยกรรม 4-ch DAC ที่แตกต่างอย่างสิ้นเชิง

วงจร DAC 1 บิต เป็นเครือข่ายตัวต้านทานที่ประกอบด้วยตัวต้านทานแบบฟิล์มบางที่มีความแม่นยำสูง
จำนวน 128 ชิ้น (4 x32) ซึ่งมีความคล้ายคลึงกับ DAC แบบแยกของเครื่องเล่นพกพา N7 DAP ของเรา

เอาต์พุตของเครือข่ายตัวต้านทานจะผ่าน LPF ที่ใช้งานอยู่ 3 ระดับ
แล้วแปลงเป็นสัญญาณปลายด้านเดียวเพื่อปรับระดับเสียง

เพื่อให้ได้การถอดรหัส DSD แบบ 1 บิต Cayin ใช้ตัวต้านทานที่สามารถให้ความแม่นยำสูง
และมีความเสถียรคงที่ถึงแม้อยู่ในระหว่างการเปลี่ยนแปลงของอุณหภูมิ

เครื่องขยายสัญญาณโทรศัพท์แบบขนานกำลังสูง

มีการใช้แอมพลิฟายเออร์คู่แบบขนาน ให้กำลังสูง 4-CH เอาต์พุตแบบบาลานซ์

แอมพลิฟายเออร์โทรศัพท์ตัวที่สองคือแอมพลิฟายเออร์เฟสกลับด้านแบบขนาน

การอัปเกรดที่น่าประทับใจในด้านกำลังขับของโทรศัพท์
3.5 mm SE, 160mW @32 Ohm
4.4 mm BAL, 400mW @32 Ohm

Line Out ที่ใช้ร่วมกันเชื่อมต่อได้อย่างสะดวกสบาย

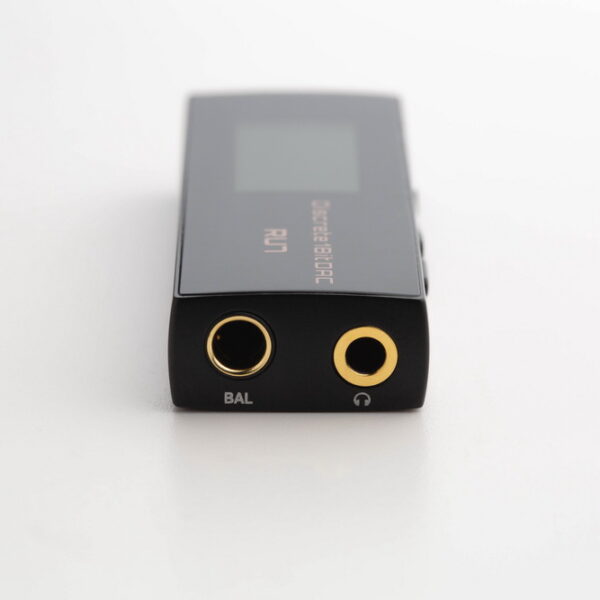

ฟังก์ชัน line out ที่ใช้ร่วมกันจะกำหนดค่าเอาต์พุตโทรศัพท์ 3.5 mm หรือ 4.4 mm
เป็นเอาต์พุตแรงดันไฟฟ้าคงที่ (ข้ามการควบคุมระดับเสียง)
3.5 mm Single-ended, 1.2Vrms
4.4 mm Balanced, 2.4Vrms

แรงดันไฟฟ้า line out ได้รับการคัดเลือกมาอย่างดีเพื่อรักษารายละเอียดและไดนามิก
ของ DAC 1 บิต ให้ได้มากที่สุดโดยมีสัญญาณรบกวนและการบิดเบือนน้อยที่สุด

ช่วยให้คุณสามารถเชื่อมต่อ RU7 กับเครื่องขยายเสียงแบบพกพา/เดสก์ท็อป
หรือระบบเครื่องเสียงภายในบ้าน และใช้เป็น DAC 1 บิตขนาดเล็ก

การควบคุมระดับเสียงแบบแยกส่วน

วงจร DAC ของเครือข่ายตัวต้านทานแบบแยกส่วนนั้นต้องการความสมบูรณ์ของข้อมูลขาเข้าอย่างมาก
เราขอแนะนำให้ผู้ใช้รักษาระดับเสียงดิจิตอลของโทรศัพท์มือถือให้เต็มเอาต์พุต
เพื่อปกป้องคุณภาพของสัญญาณเสียงดิจิตอล

เมื่อตัวเลือกระดับเสียงอะนาล็อกที่มีอยู่ทั่วไปไม่สามารถตอบสนองความต้องการความแม่นยำสูง
เสียงเบา และการใช้พลังงานต่ำของ RU7 ได้ เราจึงพัฒนาการควบคุมระดับเสียงเครือข่ายตัวต้านทาน
แบบแยกของเราเอง การควบคุมระดับเสียง 100 ขั้นตอนผ่านตัวต้านทาน 3 ส่วนและรีเลย์สวิตชิ่ง*
ให้การควบคุมที่แม่นยำ ในช่วงปริมาณที่กว้าง ตอบสนองแม้กระทั่งความต้องการของผู้ใช้ IEM ที่ละเอียดอ่อนที่สุด
ส่วนที่ 1 : 1-49
ส่วนที่ 2 : 50-79
ส่วนที่ 3 : 80-100

ความสามารถด้านเสียงดิจิตอลที่โดดเด่นด้วยการที่ผู้ใช้เลือก All-to-DSD ได้

RU7 รองรับ PCM สูงสุด 384kHz และ Native DSD จาก DSD64 ถึง DSD256 มันคือ Audio Bridge
ที่จะรับรูปแบบเสียงที่แตกต่างกันและผ่านการปรับปรุงสัญญาณที่มีความแม่นยำสูง

สัญญาณเสียงดิจิตอลทั้งหมดจะแปลงเป็นรูปแบบ DSD ที่กำหนด
(DSD64/DSD128/DSD256) ก่อนป้อนเข้าวงจร DAC แบบแยก 1 บิต

ใช้ PCB คู่เพื่อลดสัญญาณรบกวน

เพื่อลดการรบกวน วงจร RU7 ถูกแบ่งออกเป็น PCB 6 เลเยอร์ 2 ชั้น
โดยติดตั้งวงจรดิจิตอลและอนาล็อกในบอร์ดแยกจากกัน

ปกป้องความสมบูรณ์ของสัญญาณ เพื่อให้แน่ใจว่าสัญญาณรบกวนจากนาฬิกาอ้างอิง
และ DSP จะไม่เล็ดลอดเข้าไปในวงจรขยายสัญญาณ

แผนภาพการทำงานสำหรับ RU7 1-Bit Dongle DAC

ใช้พลังงานต่ำเข้ากันได้กับแพลตฟอร์มทั่วไป

เครือข่ายตัวต้านทานแบบแยกเป็นวงจร DAC ที่ใช้พลังงานต่ำเมื่อเปรียบเทียบกับชิปเซ็ต DAC
ขั้นสูงอื่นๆที่ผสานรวมอยู่ในตัว มันช่วยลดการสิ้นเปลืองพลังงานจากแหล่งอุปกรณ์พกพา

วงจรขยายที่ออกแบบใหม่เพิ่มกำลังขับอย่างมากในขณะที่รักษากำลังไฟโดยรวมที่ 100-110mA

การใช้พลังงานต่ำช่วยให้ RU7 เข้ากันได้กับแหล่งเสียงดิจิตอลต่อไปนี้
อุปกรณ์มือถือที่ใช้ Android
อุปกรณ์มือถือ iOS และ iPad
คอมพิวเตอร์ macOS
คอมพิวเตอร์ Window 7/8/8.1/10
เครื่องเล่นเสียงดิจิตอลพร้อมเอาต์พุตเสียง USB

ความสามารถรอบด้าน

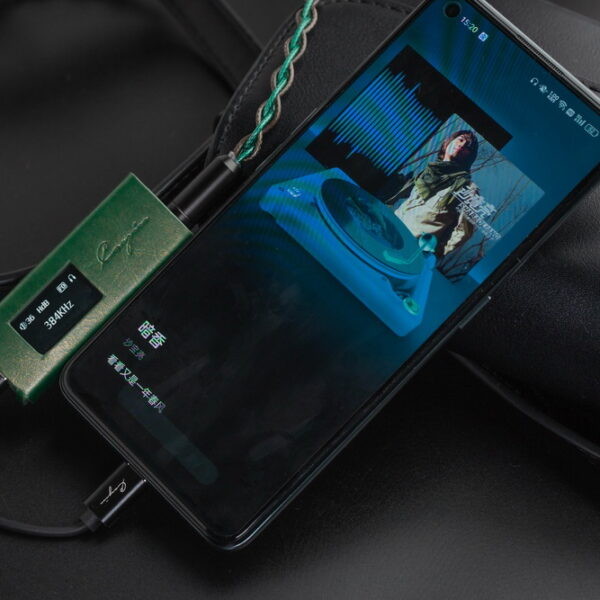

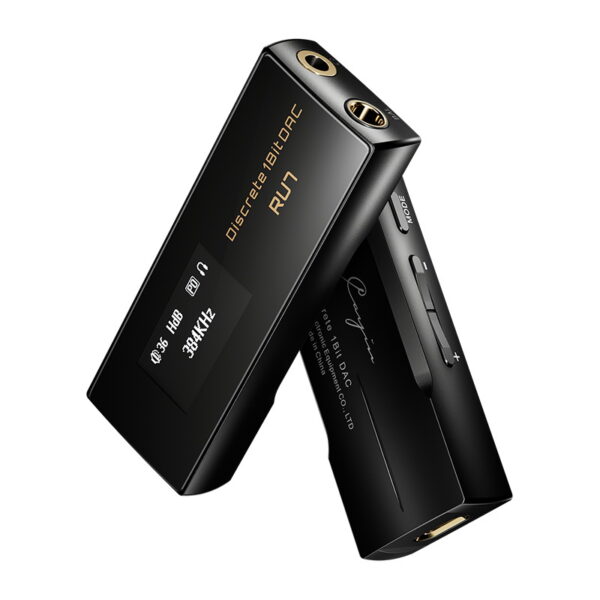

หน้าจอ OLED 128×64 พิกเซลแสดงข้อมูลการเล่น ที่สามารถเห็นได้อย่างชัดเจน

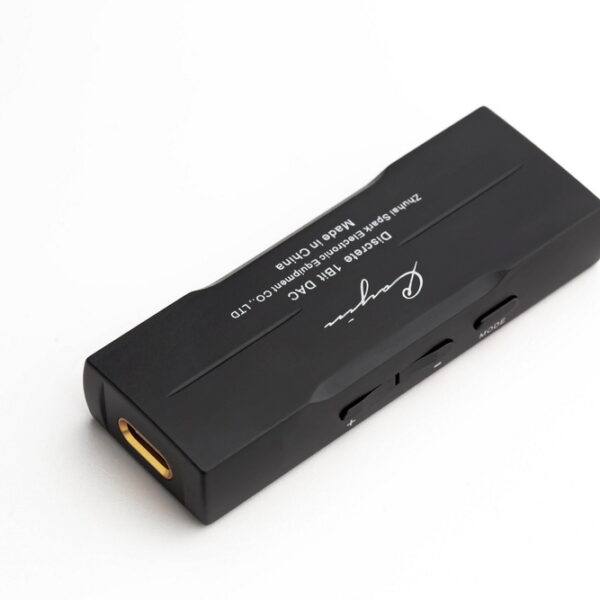

เล็กลงและเบาขึ้น ลบเหลี่ยมมุมเพื่อการควบคุมใช้งานที่ง่ายขึ้น

พื้นผิวทั้งหมดโค้งมนอย่างราบรื่นเพื่อเสริมรูปลักษณ์และความรู้สึก

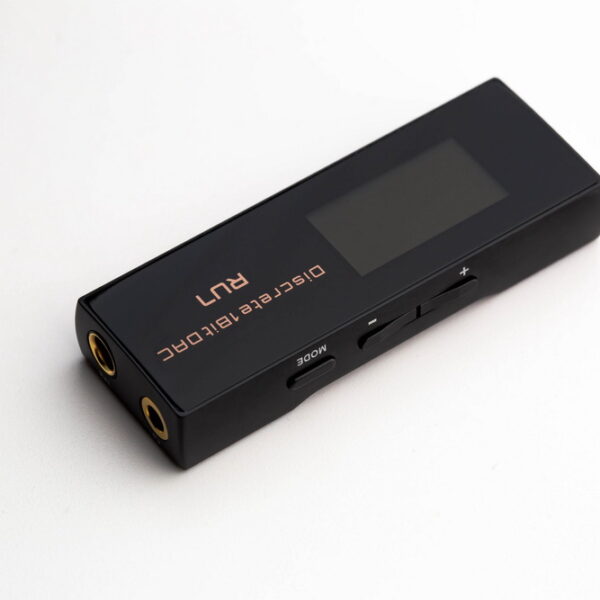

ปุ่มปรับระดับเสียงของฮาร์ดแวร์เพื่อการควบคุมที่สะดวก
เพิ่มเป็นสองเท่าของการเลือกเมนูเมื่อเข้าสู่การตั้งค่าโหมด

เคสป้องกันที่แถมมา

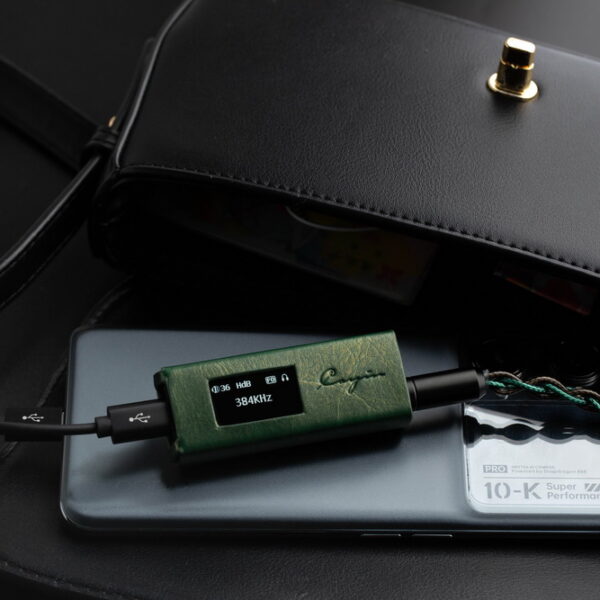

ซองหนังแม่เหล็กแฮนด์เมดที่นุ่มและอ่อนโยน ผลิตขึ้นเองสำหรับ RU7 ผ่านการเจาะช่องที่แม่นยำ
ให้การป้องกันที่กระชับพอดีและการนำเสนอที่หรูหรา รวมแผ่นโลหะทรงกลมสองแผ่นพร้อมแผ่นเทปกาว

ขุมพลังขนาดเล็กกะทัดรัดและคล่องตัว

น้ำหนัก 25 กรัม เล็กพอที่จะใส่ลงไปในกระเป๋าของคุณ
ขนาดของตัวสินค้าเพียง 66 x 24 x 12 mm

สินค้าประกอบไปด้วย
RU7 Dongle DAC
สาย USB TypeC
อะแดปเตอร์ TypeA to TypeC
คู่มือใช้งาน
เคสสำหรับ RU7

ข้อมูลสินค้าเพิ่มเติม

เมื่อใช้ RU7 เป็น USB DAC สำหรับระบบที่ใช้ Windows โปรดติดตั้งไดรเวอร์อุปกรณ์ USB Audio
ที่พัฒนาขึ้นเองตามที่ระบุไว้ในหน้าการสนับสนุนบนเว็บไซต์ Cayin

RU7 ไม่มีสวิตช์เปิด/ปิด โปรดถอด Dongle DAC จากแหล่งสัญญาณเสียงเมื่อเสร็จสิ้นเซสชัน
การฟังของคุณ มิฉะนั้น RU7 จะใช้แบตเตอรี่ของแหล่งกำเนิดเสียงอย่างต่อเนื่อง
